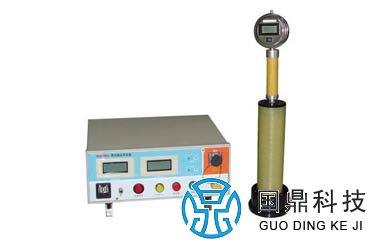

直流高压发生器

用途:GDGY-8801直流高压发生器适用于各种高压电器设备如发电机、电动机、变压器、开关、避雷器、电容和电力电缆进行预防性试验所用高压电源设备,并带0.75倍锁按钮。
参考标准:ZB F24 003-90《便携式直流高压发生器通用技术条件》

· 带0.75倍锁按钮
· 纹波系统小,输出最高压稳定
· 精度高

简介

参数

附件

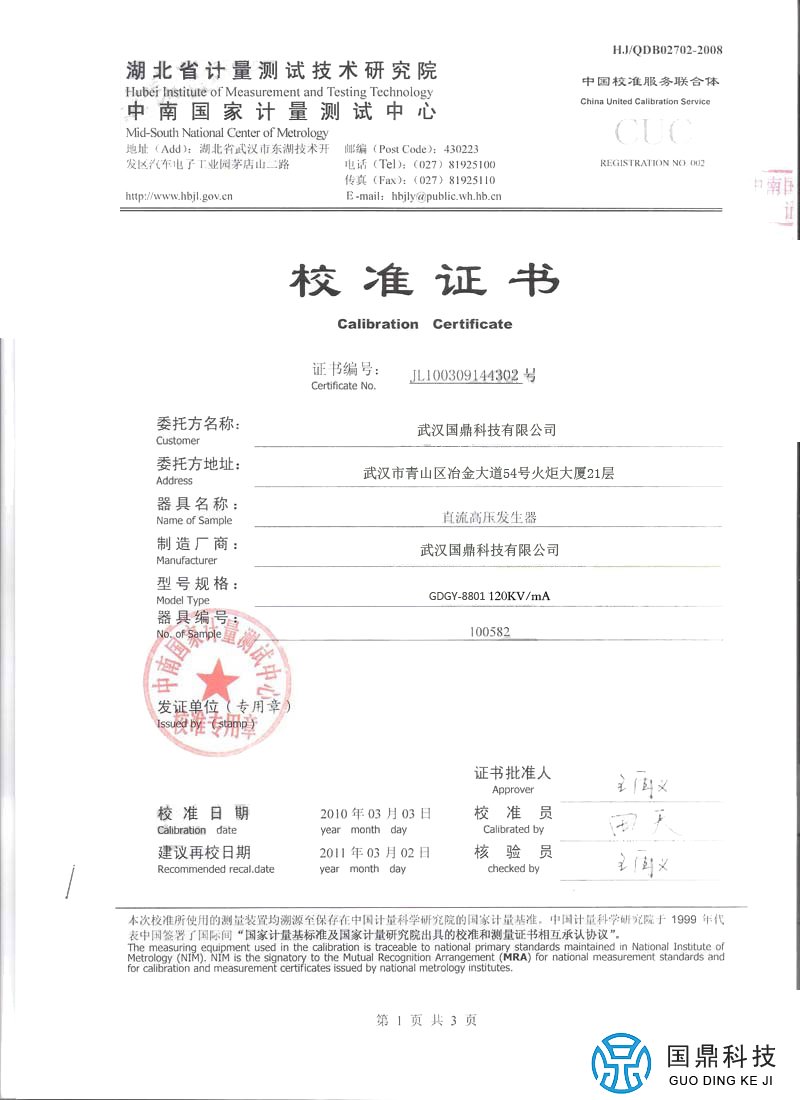

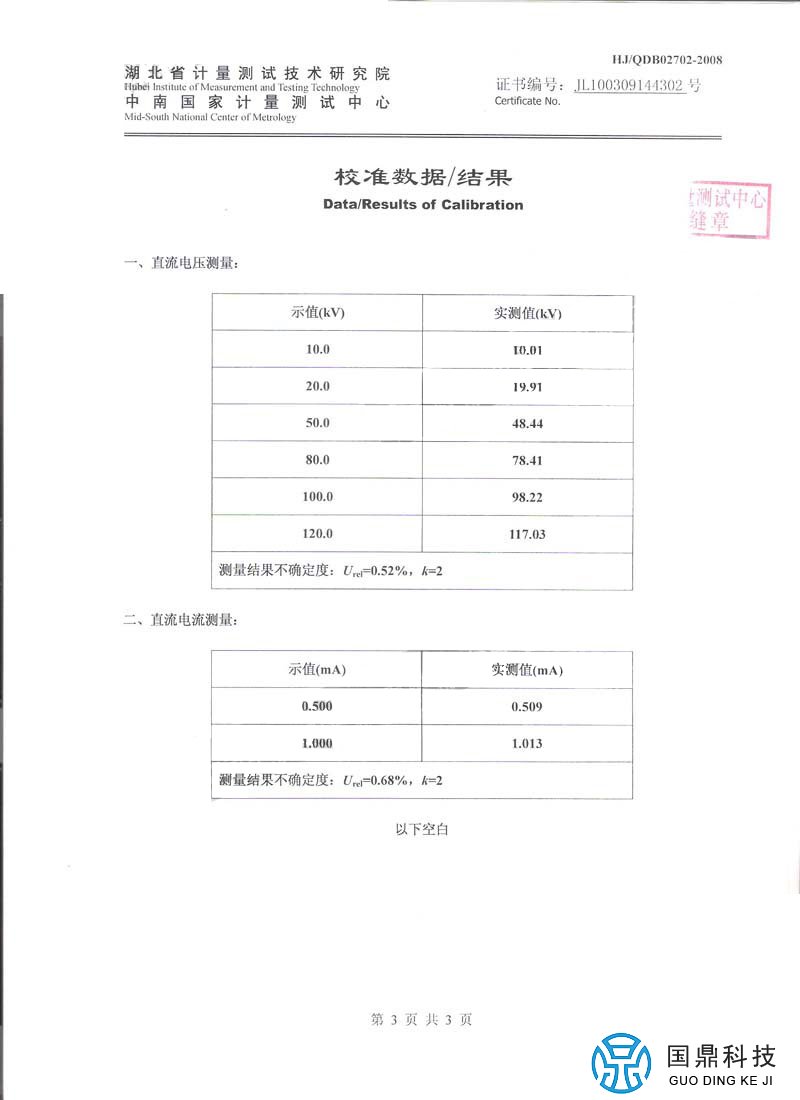

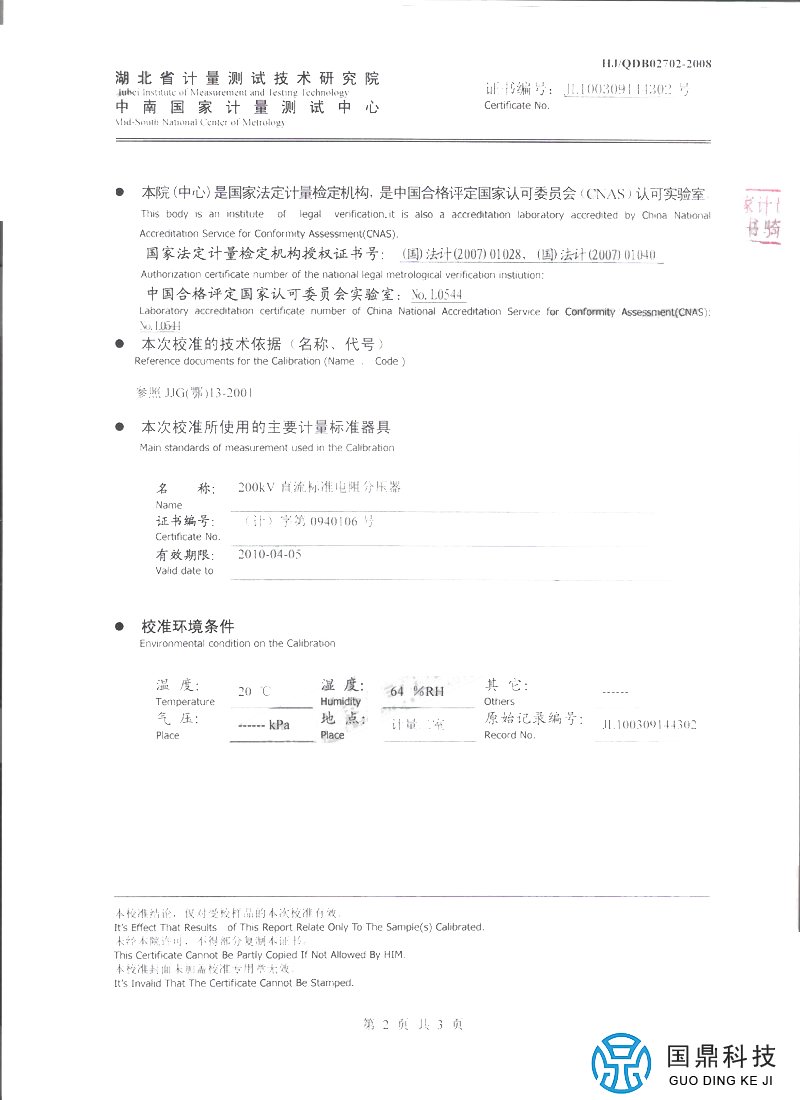

产品证书

资料下载


   GDGY-8801直流高压发生器由中频逆变倍压整流电路,专用的PWM脉宽调制芯片和高压大功率MOSFET器件组成,并含有0.75U电压输出、电流电压保护值设定、定时设定和保护时声光报警等功能。GDGY-8801直流高压发生器具有高精度、高稳定、便携式、功能全的特点。各项技术指标符合我国现行标准ZB F24 003-90《便携式直流高压发生器通用技术条件》的要求。
   GDGY-8801直流高压发生器适用于各种高压电气设备如发电机、电动机、变压器、开关、避雷器、电容和电力电缆进行预防性试验所用高压电源设备,并带0.75倍锁按钮。俗称直高发、高压电源、直流高压电源等。
   GDGY-8801直流高压发生器的特性:
1、类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用。
2、采用先进技术、工艺制造,率先应用PWM中频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件和电压大反馈,从而使输出高压稳定度更高,波纹系数更小。
3、仪器主要部件均选用进口的元器件,经久耐用,不怕连续对地直接短路放电。
4、精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流, 高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。
5、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高。
6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准。
7、增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就按下0.75UDC--1mA的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将调压电位器回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。
8、方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操作更随意,显示数值单位为kV。
9、倍压筒采用美国技术研制生产,中频变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。
10、底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。(适用于200KV)
11、控制箱上盖可作为防风底座,可与倍压筒接插,增强倍压筒的稳定性。

GDGY-8801直流高压发生器的技术参数:
工作电源:电压 220V±22V
频    率: 50Hz或60Hz;
显示精度:±1%;
纹波系数:≤0.5%;
工作方式:间断使用,每次不超过30min;
环境温度:0℃-40℃;
相对湿度:≤85%,无凝露
型号规格
(kV/mA
60/ 2 60/5 120/2 120/5 200/2 200/5 300/2 300/5
输出电压(kV 60 60 120 120 200 200 300 300
输出电流(mA 2 5 2 5 2 5 2 5
输出功率(W 120 300 240 600 400 1000 600 1500
倍压筒高约(m 0.4 0.4 0.6 0.6 0.9 0.9 1.25 1.25

附:用户有特殊要求的协商确定。




名    称 数 量 名    称 数 量
控制箱 1 三芯电源线 1
高压倍压箱 1 接地线 1
放电棒  1                 产品使用说明书                1
直流微安表 1             产品合格证               1
微安表连接线     1 七芯电缆线 1
保险管 (   A ) 2

直流高压发生器
直流高压发生器
直流高压发生器
