超低频高压发生器绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部已委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。

  经过武汉国鼎科技有限公司长期耐压试验、交流耐压试验、直流耐压试验，研究表明：超低频高压发生器完全可以代替试验变压器、直流高压发生器、串联谐振等它他的试验。0.1HZ电压检出绝缘缺陷的效果略优于直流耐压而稍逊色于50HZ交流电压！因此有的电厂进行耐压试验时，首先做0.1HZ超低频耐压试验，再进行直流耐压试验和50HZ交流耐压试验。

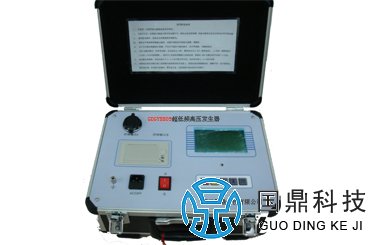

  超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小、重量轻，大屏幕液晶显示，清晰直观，打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二、四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。
  GDGY-8809超低频高压发生器产品特点：
  1、电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。
  2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
  3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
  4、高压输出保护电阻设计在升压体内，所以外面不需要另接保护电阻。
  5、 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

 GDGY-8809超低频高压发生器的技术参数：

型号	额定 电压	带载能力	电源 保险管	重量	用途
GDGY8809-30/1.1	30kV (峰值)	0.1Hz,≤1.1µF	10A	控制器：4㎏ 升压体：25㎏	10kV电缆、发电机
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
GDGY8809-50/5	50kV (峰值)	0.1Hz,≤5µF	55A	控制器：5㎏ 升压体：55㎏	用于电缆故障的烧穿
		0.05Hz,≤10µF
		0.02Hz,≤25µF
GDGY8809-80/1.1	80kV (峰值)	0.1Hz,≤1.1µF	30A	控制器：5㎏ 升压体：45㎏	35kV电缆、发电机
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF

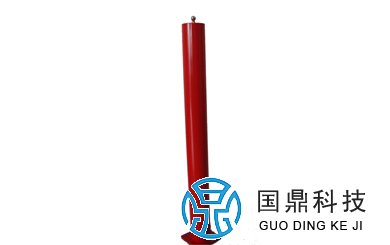

配件名称	专用高压连接电缆	专用低压连接电缆	电源线	电源保险管	放电棒
数量	1	1	1	10	1
