GDHG-6810
电流互感器校验仪主要技术特点：
1、全自动型测试仪 仅需进行数字设定，设定测试电压、电流和步长，装置将自动从零逐步升压。可全自动地将伏安特性曲线测试描绘出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。快捷、简单、方便。无需计算机知识，极易掌握。
2、功能全面，可测试保护
CT伏安特性、5％和10％误差曲线，变比、极性，还可以输出大电流用于测试CT的二次回路。
3、不接触测试，安全性高，全微机化装置，设定好后完全不需人工接触而全自动进行测试。可使测试人员远离高压电路，确保测试人员安全，可靠性高。
4、可外接调压器进行试验，若装置单机的输出电压、电流不能满足要求，也可以采用用户自备的调压器与装置连接进行测试。外接调压器试验接线和测试方法非常简单。
5、输出容量大，伏安特性试验输出高达1000V、10A，短时可达20A。采用外接调压器输出可达1500V、20A；变比测试大电流高达600A。
6、可选外接升压器、升流器；选配的外接升压器可升至2000V、3A，选配的升流器可升至900A，3000VA。采用外接升压器可用于做500KV等级1A电流互感器的伏安特性试验。
7、大屏幕图形LCD、全汉化图形界面，测试时直接显示伏安曲线图，清晰美观，直观方便。面板自带打印机，可随时打印曲线图及测试数据。
8、旋转鼠标操作，采用光电旋转鼠标进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，使用寿命长。
9、大容量存储器，可存储多组测试数据，数据掉电不会丢失，可测完回办公室调出打印以及上传至电脑保存。
10、双操作方式，设置有RS232通信接口，可以联接笔记本电脑进行操作。单机操作的数据可以保存，上传至电脑保存、显示、编辑、打印。
11、方便携带，体积小，重量轻，便于流动试验。

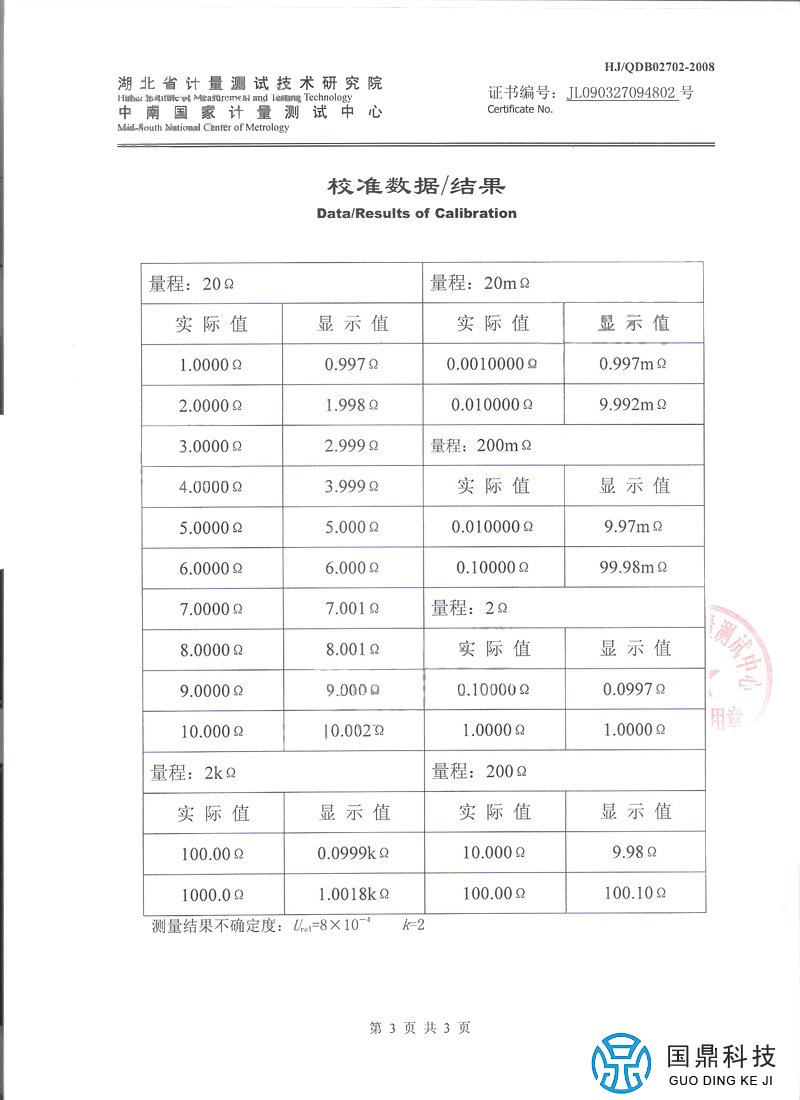

GDHG-6810 电流互感器校验仪的技术参数：
|
|
输入电压 |
输出范围 |
测量范围 |
测量精度 |
|
装置主机 |
220V |
0～550V, 0～20A |
0～550V, 0～20A |
< 0.5% |
|
装置主机 |
380V |
0～950V, 0～20A |
0～950V, 0～20A |
< 0.5% |
|
配套外升压器 |
220V |
0～1650V，0～3A |
0～1650V，0～3A |
< 0.5% |
|
380V |
0～2000V，0～3A |
0～2000V，0～3A |
< 0.5% |
|
外接调压器 |
|
|
0～1000V，0～30A |
< 0.5% |
|
装置主机升流器 |
220V |
0～600A |
0～600A |
变比测量精度< 1% |
|
装置工作电源 |
AC 220V±10%，50／60Hz |
工作环境温度 |
-10℃ - +50℃ |
|
测量用功率电源 |
AC 220V or AC 380V |
体积 |
300×300×400mm³ |
装置基本结构由装置主机和外配的升压器、外配的升流器组成。其中外配升压器、升流器为选配件。
装置主机包含全自动升压器、内置升流器、微机控制系统、320×240点阵大屏幕全汉化LCD、微型打印机、操作旋转鼠标、PC通信接口等部分组成。装置主机可以直接用于做CT伏安特性、变比、极性等试验。伏安特性试验输出达1000V，20A；变比测试和二次侧回路测试时电流达600A。
如果装置主机输出电压、电流范围不能满足要求，如测试额定电流1A的CT的伏安特性要求测试电压高达1500～2000V，装置单机不能升达这么高电压，此时可以采用选配的外部升压器进行试验，将装置主机输出电压接至外部升压器，进行二次升压至1650～2000V。外部升压器内带有测量电路，采用信号线缆将其与主机信号接头接好即可。
如果装置主机内置升流器输出电流范围或功率不能满足要求，此时可以采用选配的外部升流器进行升流，将装置主机单机输出电压接至外部升流器，其输出电流可达0～900A、3000VA，可用于大变比CT或较长线缆测量变比的情况。外部升流器内带有测量环节，采用信号线缆将其与主机信号接头接好即可。
