直流电阻测试仪

用途：GDBY-6803直流电阻测试仪适用于测量大容量变压器三相绕组直流电阻而优化设计的，可对变压器的三相绕组直流电阻进行同时测试。对有载调压变压器可以不需要放电，直接调节分接开关，测量时间是传统单相测量的三分之一，可大大缩短工作时间和劳动强度
参考标准：国家标准 GB6587-86

· 测试数据稳定，快速，重复性好
· 有载调压变压器可以不需要放电
· 可选三相同时测量的功能

联系我们

简介

参数

附件

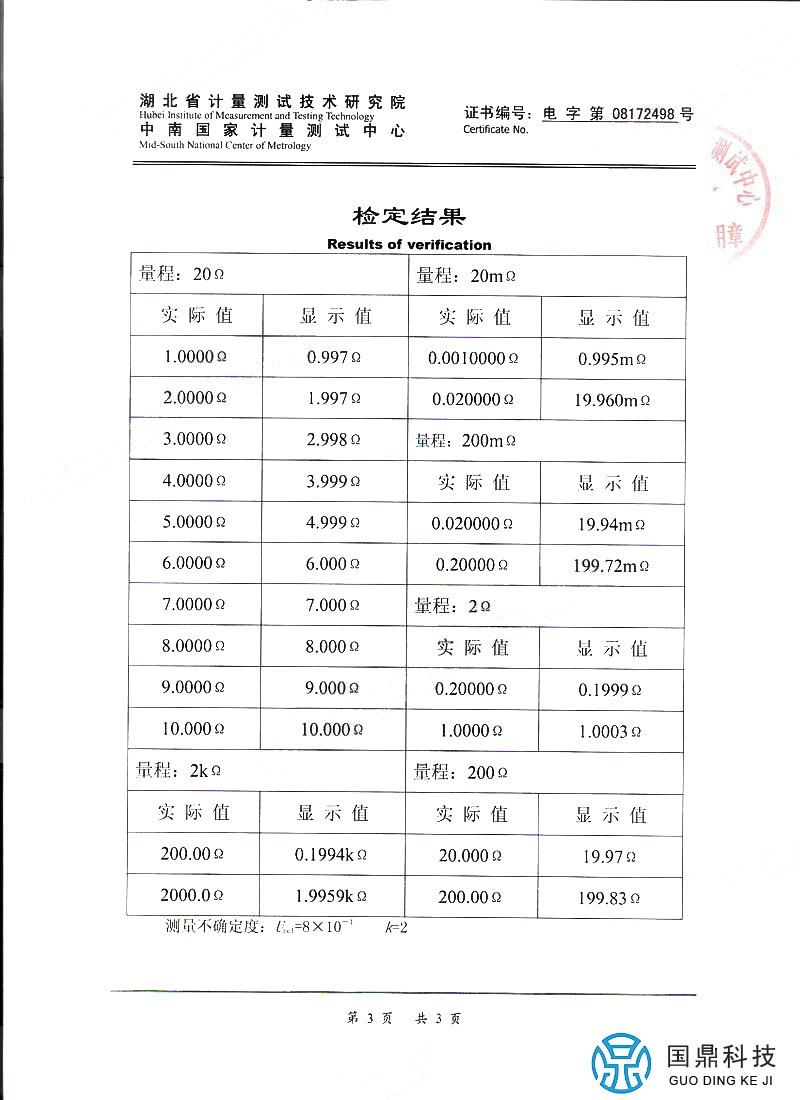

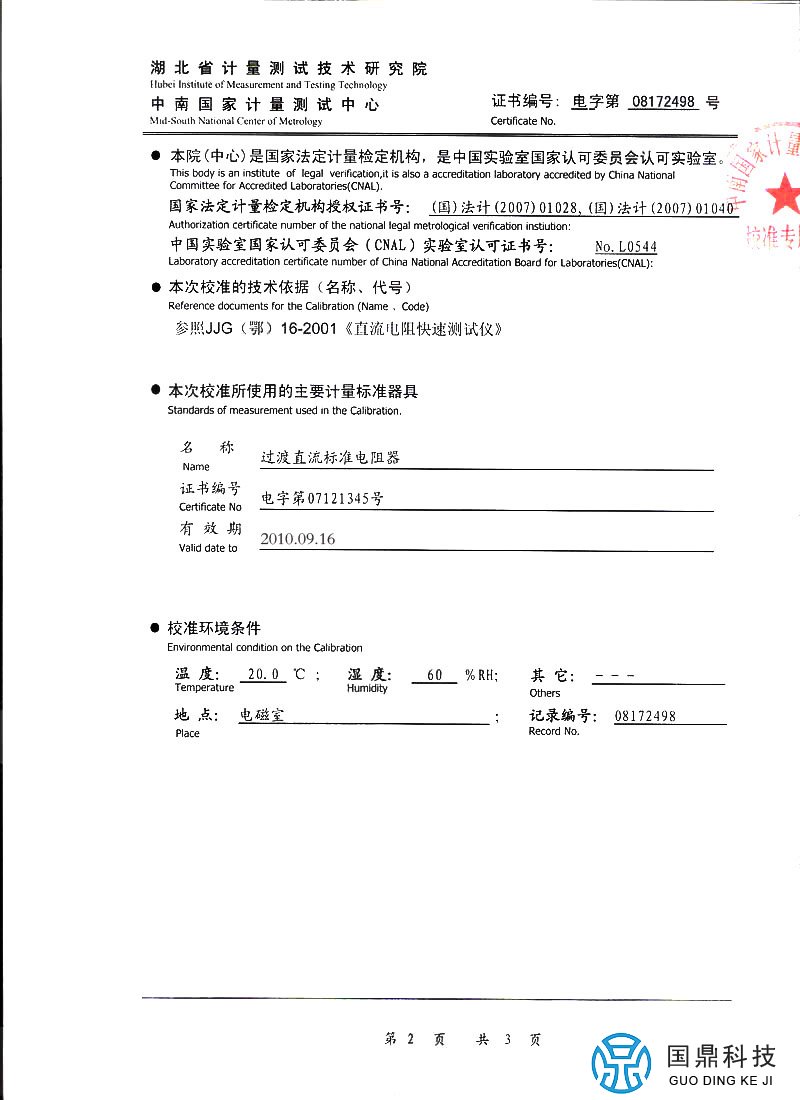

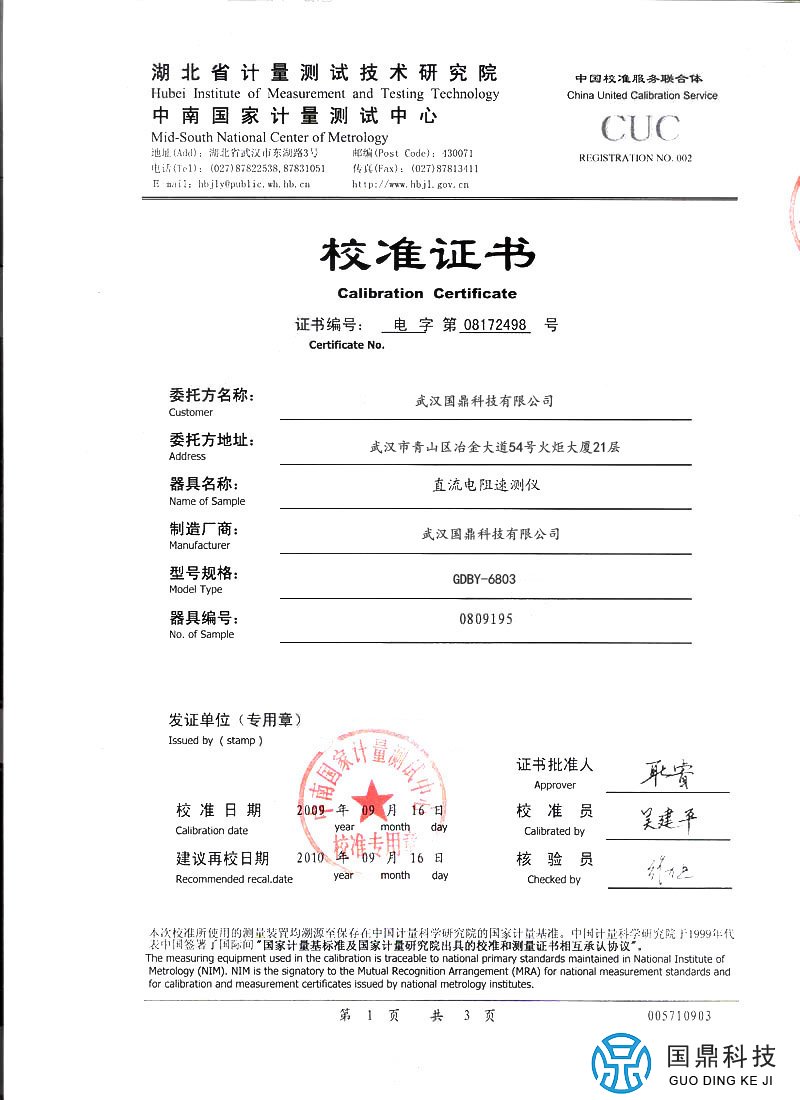

产品证书

资料下载

变压器绕组直流电阻的测量是大修时、无励磁分接开关变换分接头后，经出口短路1～3年一次的必试项目。通过直阻的测量，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况。在以前对直阻的测量均采用QJ44双臂电桥来测量，而这类电桥的测量电流为毫安级，测量起来时间需要很长，而且精度也较低，为此武汉国鼎科技有限公司研制开发出了一种新型直阻仪一变压器直流电阻测试仪------GDBY-6803直流电阻测试仪适用于变压器绕组、互感器、电机绕组等感性试品的直流电阻的测量，也可作为开关接触电阻、电缆电阻及一般电阻的测量工具，测量大容量变压器三相绕组直流电阻而优化设计的，可对变压器的三相绕组直流电阻进行同时测试，直流电阻测试仪可以交直流两用。对于野外无交流电源时，尤为适用。

GDBY-6803直流电阻测试仪技术参数：

测试电流	单相：3mA 10mA 100mA 500mA 1A 5A 10A 20A 50A 100A 三相：3mA 10mA 100mA 500mA 1A 5A 10A 20A 50A 100A
测量范围	单相	1A 10mΩ ～ 20Ω
		5A 1mΩ ～ 4Ω
		10A 1mΩ ～ 2Ω
		20A 0Ω ～ 8Ω
		50A 1mΩ~4Ω
		100A 1mΩ~4Ω
		500mA：100mΩ～20Ω
		100mA：500mΩ～100Ω
		10mA： 2Ω～1kΩ
		3mA： 100Ω～20kΩ
	三相	1A 10mΩ ～ 6Ω （每相）
		5A 1mΩ ～ 1Ω （每相）
		10A 1mΩ ～ 0.6Ω（每相）
		20A 0Ω ～ 8Ω
		50A 0Ω~4Ω
		100A 0Ω~4Ω
		500mA：100mΩ～20Ω
		100mA：500mΩ～100Ω
		10mA： 2Ω～1kΩ
		3mA： 100Ω～20kΩ
测量准确度	±(0.1%读数+2字)
最大分辨率	0.1μΩ
数据存储容量	150组
电源	AC 220V±22V，50Hz±2 Hz
工作环境	环境温度:0°～40°相对湿度:≤80%
