产品简介
GDGZ-1828电缆故障测试仪慨述:
GDGZ-1828电缆故障测试仪是一套综合性的电缆故障测试系统,也是综合性的电缆故障定位系统。它可以测0~35KV不同电压等级的电力电缆、通信电缆、信号电缆等各类型电缆,可测试出和种类型故障点,如:接地故障、漏电缆故障、混线故障、断线故障等各种类型故障。GDGZ-1828电缆故障测试仪是GDGZ-1826电缆故障测试仪、GDGZ-1829电缆故障测试电源、GDGZ-1827电缆故障定位仪组成,此组合功能强大,携带运输非常方面。武汉国鼎科技有限公司为全国用户提供上门技术服务,24小时内为用户提供技术解决方案,服务内容:各种电缆故障检测服务、查找服务等以及变电站相关各种测试技术服务。

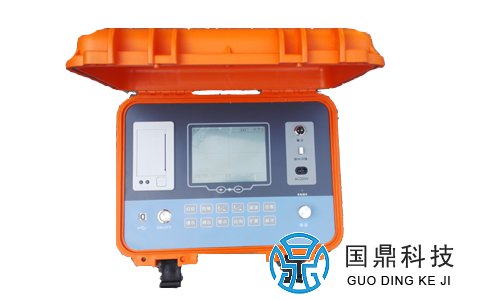

一、GDGZ-1828电缆故障测试仪功能特点:
1、GDGZ-1828电缆故障测试仪两工作方法:

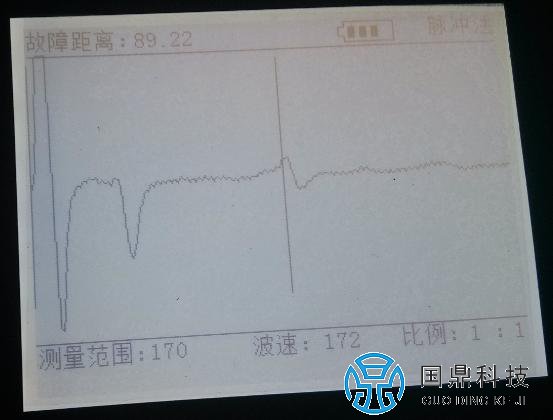

①低压脉冲法:适用于低阻、短路、断线故障的精确测距,还可用于电缆全长及中间接头、T型接头、终端头的测量,以及波速度的校正。电缆故障点以及波形如右图:

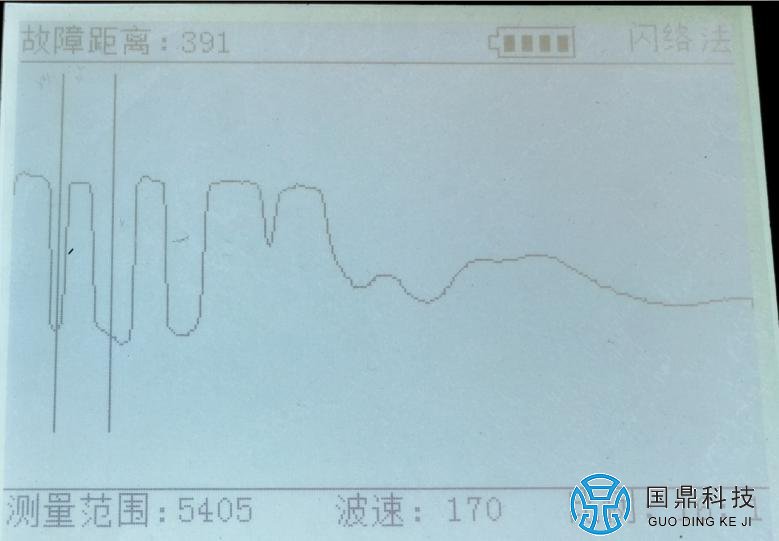

②脉冲电流法:适用于高阻、闪络型故障的距离测量,使用电流耦合器从GDGZ-1829电缆故障测试电源,组合使用方可实现脉冲电流法,并与其完全隔离,安全可靠,实现电缆单相接地故障测距。测试电缆故障波形如右图:
2、测试精度高
仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为1m,探测盲区为1m;
3、智能化程度高
测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观;并配有全中文菜单显示操作功能,无需对操作人员作专门的训练;
4、具有波形及参数存储、调出功能;
5、采用非易失性器件,关机后波形、数据不易失;
6、具有双踪显示功能;
7、可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断;
8、具有波形扩展比例功能;
9、改变波形比例,可扩展波形进行精确测试;
10、可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离;
11、具有根据不同的被测电缆随时修改传播速度功能;
12、小体积便携式外形,内装可充电的电池供电,方便携带和使用;

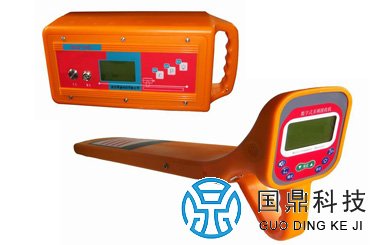

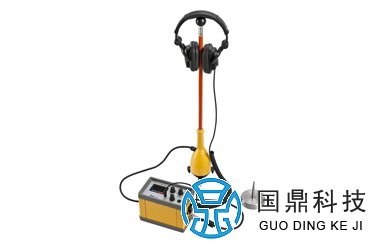

二、GDGZ-1828电缆故障定位仪功能特点:
1、完成一般高阻、闪络型故障点的精确定点。
2、查找电缆的位置(路径),探测电缆埋设深度,识别特定电缆。
3、对金属性击穿(死接地),利用磁场测量法精确定点。
4、一机多用途:寻电缆走向、路径,测试电缆埋深,电缆故障点地表面定位。
5、两重定位模式:声测法(需要配合GDGZ-1829电缆故障测试电源方可使用,高配版有此功能)、跨步电压法双重定位,误差无限接近是零。

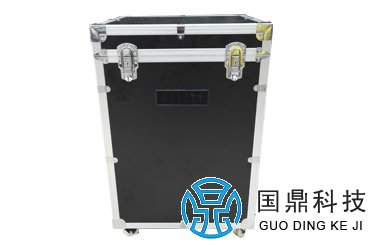

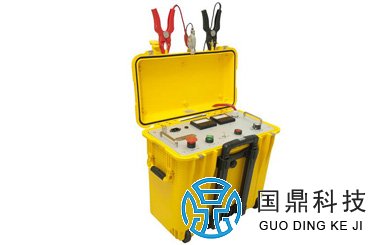

三、GDGZ-1828电缆故障测试电源功能特点:
1、重量轻:25Kg。
2、携带运输方便,可推可拉。
3、仪器内部电压值在线显示。
电缆故障测试仪别名:电力电缆故障测距仪,电缆故障综合测试仪,地下电缆故障定位仪,电缆故障定点仪,电缆故障智能测试仪,电缆故障查找仪等。
