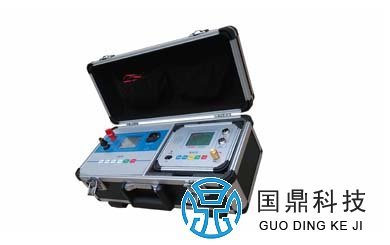

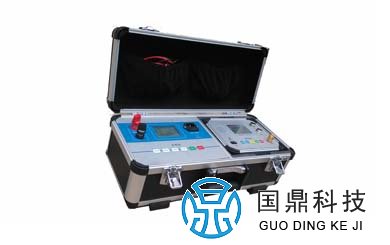

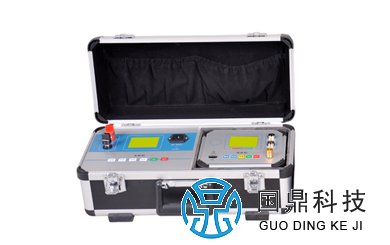

GDGZ-1802地埋电缆故障测试仪适用于路灯局、供电系统、铁路系统、热电厂等大型用电单位，特别针对（高压或低压）地埋电缆故障定位查找。地埋电缆故障测试仪由发射机、接收机（电缆故障路径测试仪和电缆故障定位仪）以及感应式探头、电位差式探测架、电磁棒等组成。采用电磁感应方法对电缆、光缆进行路径寻迹及埋深测试，采用电位差或跨步电压法对光缆、电线电缆、信号电线等进行故障定位。适用于具有金属导体的各种电缆、光缆、埋深地埋以及对地绝缘不良点的定位测试，尤其是电缆故障外皮破坏，电缆故障外皮漏电、电缆护套划伤等电缆故障查找，特别适用于低压380V电缆，无需高压电源，便可对电缆故障点进行定位查找，典型工况下电缆故障定位误差约 0.5 米，以现场实测为准，并带有地埋电缆故障点的具体方位指示功能（如下图）。本公司也可提供电缆故障查找（电缆故障测试）现场查找技术服务。

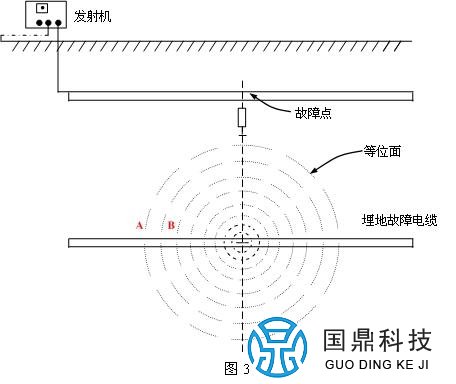

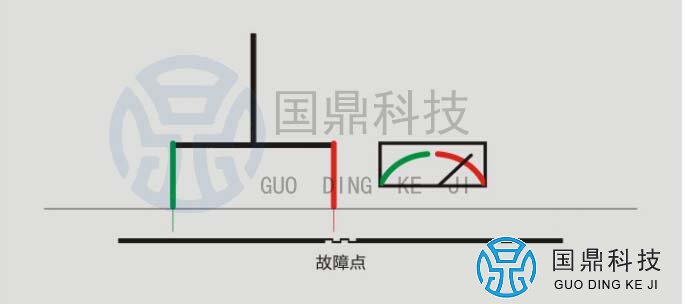

GDGZ-1802地埋电缆故障测试仪的地埋电缆故障点的具体方位指示功能图

  GDGZ-1802地埋电缆故障测试仪俗名：
电缆故障定位仪、电缆路径寻迹测试仪、路灯电缆故障定位仪、高压电缆故障定位仪、直埋电缆故障探测仪、电缆漏电测试仪、电缆故障、电缆检测仪、电缆探测仪等。

  GDGZ-1802地埋电缆故障测试仪在现场测试380V低压电缆时，无需高压冲击，有指针指示故障点方向，让测试人员轻松面对；也可与GDGZ-1813高压电源配合使用，可查到高压电缆，或架空电缆。

  GDGZ-1802地埋电缆故障测试仪的工作原理：

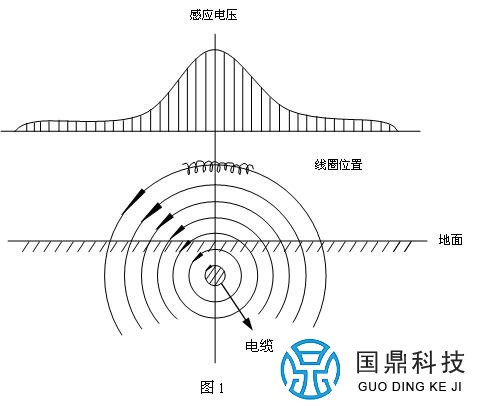

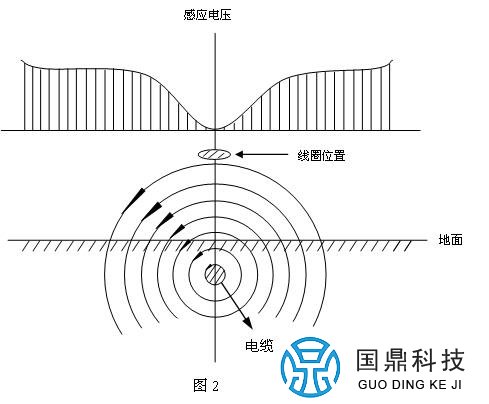

1、寻迹原理（信号法）我们知道，当交流电流在导体中流过时，将会在导体周围产生交变的磁场，并且该磁场的磁力线都是以该导体为同轴的。此时如果将一电磁线圈放入该磁场中，线圈的两端就会产生感应电压。移动感应线圈，当线圈的方向与磁力线方向相同时，线圈两端产生的感应电压。也就是说，当线圈方向与导体方向垂直时，感应电压（图1所示）；当线圈方向与导体方向平行时，感应电压（图2所示）。由此我们就得到了“信号法”来探寻埋地电缆的轨迹，利用接收线圈的45°法则可以测出地下线缆的埋深。
  　
2、定位原理
2.1、差分电位法
　　如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。
利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。

 2.2、震动探测法
当电缆呈现高阻故障，使用冲击闪络法检测故障时，故障点对地放电将会对地面产生轻微的震动，此时可以利用震动传感器探测震中的方法找出故障点。

  GDGZ-1802地埋电缆故障测试仪性能特点：
    1.接收灵敏度高
    2.静态漂移小
    3.抗干扰能力强
    4.准确度高、工作稳定
    5.交直流两用

GDGZ-1802地埋电缆故障测试仪的工作原理即采用跨步电压法、电位差法、电磁感应法于一体。主要用于高压电缆、低压电缆或地埋电缆、架空电缆的故障定位查找。
1、探测路由及故障定位距离：
  线径小于0.5电缆为3km；其他电缆可达20km
2、准确定点的故障绝缘阻值：0~5MΩ
3、定位测试准确度：≤±10cm
4、探测电缆深度：≤3m
5、定位仪增益：≥120dB
6、路径仪输出功率：8W
7、路径仪输出频率：300kH
8、路径仪和定位仪
9、全液晶中文显示
10、电源：交直流两用

GDGZ-1802地埋电缆故障测试仪标准配置：
1、发射机                                    一台
2、接收机                                    一台
3、磁探棒                                    一个
4、A字架                                     一个
5、耳机                                      一个
6、测试线、充电线                            一套
7、合格证                                    一个
8、保修卡                                    一个
9、产品使用说明                              一份

GDGZ-1802地埋电缆故障测试仪使用说明书下载

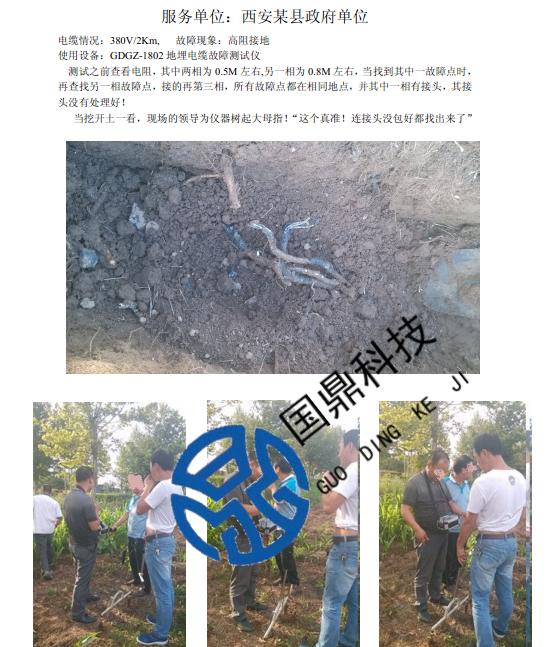

现场测试案例|GDGZ-1802地埋电缆故障测试仪
